UPVC气动球阀

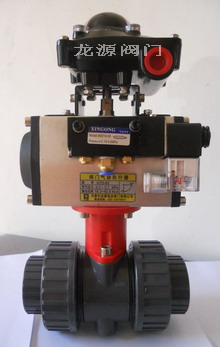

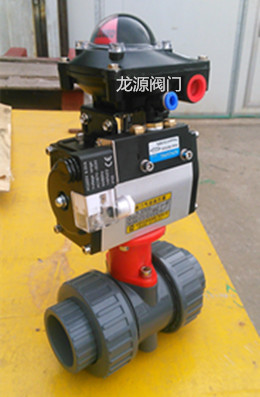

                     气动UPVC球阀

◆产品特点

1、气动UPVC球阀采用双向双油令结构,可同时当由令及阀门使用,可在前段设备管路不必停工的状态下,关闭球阀,卸下由令,进行后段工程维修。
2
、气动UPVC球阀阀体具有耐化学腐蚀性能,在油令端有FPMEPDM "O"环,配合PTFE垫座之使用,能防止多数化学物质之腐蚀。
3
、垫座松紧可做适度调整。管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。
4
、气动UPVC球阀阻燃性能为自熄性。低热传导性能,约为钢材的1/200。重量轻,相当于钢管1/5,铜管的1/6
5
、介质中重离子含量达纯水标准,卫生指标符合国家卫生标准要求。
6
、耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有延长。

◆气动执行器

采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1
、齿轮式双活塞,输出力矩大,体积小。
2
、气缸选用铝金材料,重量轻、外形美观。
3
、可在顶部、底部安装手动操作机构。
4
、齿条式连接可调节开启角度、额定流量。
5
、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6
IS05211标准连接为产品的安装更换提供了方便。
7
、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

◆技术参数和性能


UQ621F气动UPVC球阀执行器技术参数

UQ621F气动UPVC球阀阀体参数



双作用活塞式、弹簧复位式

公称通径

DN15100mm

气源压力

双作用:3-8bar/单作用:4-8bar

公称压力

PN1.0MPa

输 出

力 矩

双作用:4N·M10560N·M

阀轴材质

UPVCCPVCPPPVDFABS

单作用:7N·M2668N·M

阀体材质

UPVCCPVCPPPVDFABS

工作温度

常温型:-20℃~80℃(丁腈橡胶O型圈)

球体材质

UPVCCPVCPPPVDFABS

高温型:-20℃~160℃(氟橡胶O型圈)

阀座密封

PTFE

动作范围

090°±5°



0℃~+60

接口螺纹

GTD40GTD83/ATD50 ATD88 G1/8

连接方式

双油令、粘接,内螺纹,法兰

GTD110GTD350/ATD100200 G1/4

适用介质

食品工业、石化和腐蚀性的各种流体

阀位信号

定位器:420mA/回信器:全开全关信号



结构紧凑、体积小、重量轻、安装方便

◆外形尺寸

公称通径DN

15

20

25

32

40

50

65

80

100

CNS

D1

22.4

26.4

34.5

42.5

48.6

60.6

76.7

89.7

D

31

37

44

54

65

79

92

108

ANSI

D1

21.54

26.87

33.65

42.42

48.56

60.63

73.38

89.31

D

31

37

44

54

65

79

92

108

DIN

D1

20.3

25.3

32.3

40.3

50.3

63.3

75.3

90.3

D

31

37

44

54

65

79

92

108

JIS

D1

22.3

26.3

32.33

38.43

48.46

60.56

76.6

89.6

D

31

37

44

54

65

79

92

108

L

112

132

144

167

172

206

273

303

333

L1

104

130

130

140

140

186

186

254

254

H

151

158

162

198

198

225

278

307

362



1.2KG

1.4KG

1.6KG

2.4KG

2.7KG

5.1KG

5.6KG

11.4KG

13.6KG

公称通径DN

15

20

25

32

40

50

65

80

100

◆附件选项


根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。
◆订货说明

1、气动执行器类型:双作用、单作用

2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
