AW气动执行器
                                                      AW系列气动执行器

AW系列气动执行器分为双作用和单作用式(弹簧复位),两个分体气缸,输出扭矩大,动作灵活平衡;活塞杆镀硬铬,有好的抗磨性;滑动部件之间配有无油润滑轴和导向环以降低磨擦系数,延长使用寿命AW气动执行器的U型曲线特性输出扭矩更适用于大口径球、蝶阀等转角行程阀门的启、闭和调节,也可用于其它回转运动的场合,是实现工业管道自动化控制的理想装置。
AW双作用气动执行器型号选择:
 使用双作用执行器,先确定阀门的扭矩,在正常使用条件下,推荐安全系数为1520%。再根据阀门使用的流体介质增加安全值。对清洁、润滑介质增加20%安全值;水蒸气或非润滑液体介质增加25%安全值;对非润滑的浆料液体介质增加40%安全值;非润滑的干气介质增加60%安全值;非润滑的颗粒介质增加80%安全值。非润滑用气体输送的颗粒粉料介质增加100%安全值; 根据上计算的扭矩值及使用气源压力查找双作用执行器的扭矩表,就可得到准确AW气动执行器型号。
AWS单作用(弹簧复位)气动执行器型号选择:

使用单作用执行器,根据上述计算的扭矩值及使用气源压力,查找单作用扭矩表,先查得弹簧复位终点,再查气源工作压力终点,气源压力扭矩应该大于弹簧复位扭矩,可得到准确的AWS型号。 说明:AWS单气控型输出扭矩表中,弹簧复位终点扭矩即为关闭阀门的扭矩,弹簧复位开始扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩,气源压力终点扭矩即为打开阀门的扭矩。

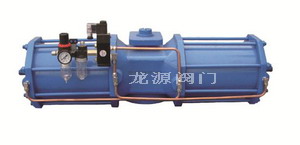

AW13气动执行器结构特点
1)AW13气动执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,容易制造大尺寸缸体。满足各种大型旋转类阀门的需求。

2)、输出扭矩大,动作灵活平稳,缸体内壁和活塞轴镀硬铬,具有好的抗磨性,所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩适用于大口径球阀、蝶阀。

3)、回转角度:双作用式=90°,单作用式=90°从两端可调节角度±5°

4)、有常温型、高温型、低温型。工作环境温度:-20°90。高温型:-20°180,低温型:-40°90在常温工作条件下使用丁腈橡胶,在高温或低温时采用氟橡胶或硅橡胶
5)
、气源:过滤、干燥或加润滑油的洁净空气,最小气压0.4MPa,最大气压1.0MPa

6)、基本设计:气动双气缸双活塞齿轮齿条式传动机构。型号AW=双作用式;型号AWS=单作用式(弹簧复位)。

8)、附件功能:可配单()电控电磁阀、限位开关回讯器、电气定位器、气源处理三联件以及手动操作机构,实现自动或手动控制。

AW13气动执行器通用选型表

气动执行器型号

硬密封球阀

软密封球阀

硬密封蝶阀

软密封蝶阀

AW13



DN100-125

DN150-200

DN250-300

AWS13



DN100



 DN200

以上选型仅为参考,定货时请提供具体参数:1:所配阀门类型(球阀、蝶阀)2:阀门密封形式(软密封、204硬密封)3:球阀为几通球阀(二通、L型三通、T型三通、四通球阀)4:球阀的球芯形状(V型、O)5:介质压力6:是否配附件(电磁阀、空气过滤器、回讯器)
