电动不锈钢二片式内螺纹球阀

                              电动不锈钢二片式内螺纹球阀

  适用于 PN1.06.0MPa,工作温度 -29150(密封圈为增强聚四氟乙烯)或 -29300(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

◆主要性能参数表:


项目 介质温度 工作压力 回转角 开关时间 电源 控制方式 防护等级
参数

无冻结

-15-160°C

6.3MPa 开关型 12S 6VDC 12VDC  24VDC 12VAC 24VAC Ⅰ型或Ⅱ型 IP65
220VAC Ⅰ型或Ⅱ型

◆两块式内螺纹球阀2PC
1.使用压力6.3MPa10MPa15MPa
2.
阀门可加挂锁装置。

3.
阀体、阀盖连接形式便于日常检修与维护


◆主要参数表:

型号

KY-Q911F-64P

品牌

龙源

材质

不锈钢

连接形式

内螺纹

结构形式

二片式

公称通径

DN8-DN50(mm)

压力环境

6.4MPa

工作温度

常温

标准

国标

流动方向

双向

驱动方式

电子

零部件及配件

阀体

用途

净水,排污,

类型(通道位置)

直通式

作用对象

水,油,气

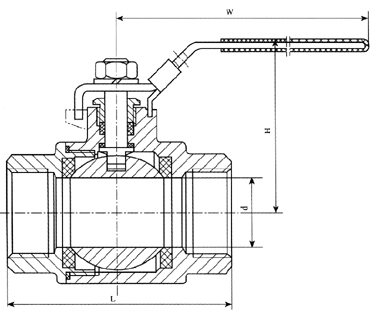

◆二片式球阀连接尺寸

公称通径

管螺纹

尺寸(mm

重量WTg

d

L

W

H

E

D

D

6

1/4″

8

60

110

56

11.5

30

320

10

3/8″

18

60

110

58

11.5

31

320

15

1/2″

10.5

60

110

58

14

32

350

20

3/4″

13

67.5

110

62

15

38

430

25

1″

17

73

110

68

15

45

570

32

1 1/4″

22

90

150

75

18

53.4

1000

40

1 1/2″

25

97.5

150

83

19

63

1550

50

2″

32

112

150

90

19

73

2170

65

2 1/2″

40

132

180

95

21

92

3625

80

3″

50

156

220

100

27

109

5800

100

4″

65

196

250

115

29

138

7200
