天津市龙源电动阀门
电动不锈钢内螺纹三通球阀

电动不锈钢内螺纹三通球阀


性能参数:
1.阀体材质304,316   密封:F4   压力:1.6-6.3MPa   温度-20~150℃
2.电源可选:220VAC50Hz,6VDC ,9VDC  12VDC, 24VDC      12VAC, 24VAC,
3.三通球阀分L型和T型,介质流通方向见下图。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。


 三通内螺纹主要技术参数:

型号

KY-Q914/5F-64P

品牌

龙源

材质

不锈钢

连接形式

内螺纹

结构形式

二片式

公称通径

DN8-DN50(mm)

压力环境

1.6-6.4MPa

工作温度

常温

标准

国标

流动方向

双向

驱动方式

电子

零部件及配件

阀体

用途

净水,排污,

类型(通道位置)

三通式

作用对象

水,油,气

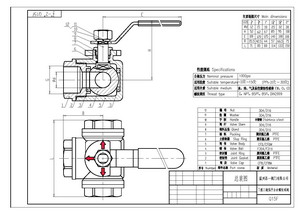

 L型主要尺寸                                                                              单位:mm


SIZE

d

L

H

D1

B

W1

W2

h

重量WT(g)

1/2"

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

530

3/4"

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

700

1"

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

980

1 1 / 4 "

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1950

1 1 / 2 "

32.0

114

83

145

57.0

25.4

38.1

1/4-20UNC

2950

2"

38.1

142

96

204

71.0

25.4

38.1

1/4-20UNC

4450

   T型主要尺寸                                                                           单位:mm

SIZE

d

L

H

D1

B

F

G

W1

W2

h

重量WT(g)

1/2"

12.7

75

59

126

71.0

235

37.5

22.4

35.0

10-24UNC

530

3/4"

16

85

64

126

81.5

390

42.5

22.4

35.0

10-24UNC

725

1"

20

100

80

145

102.0

505

51.5

22.4

35.0

10-24UNC

1000

1 1 / 4 "

25

115

90

145

108.5

510

57.5

25.4

38.0

10-24UNC

2000

1 1 / 2 "

32

125

96

204

121.0

580

63.0

25.4

38.1

1/4-20UNC

3000

2"

38.1

148

106

204

138.5

655

73.0

25.4

38.1

1/4-20UNC

4650
