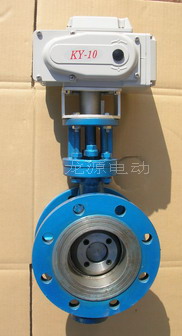

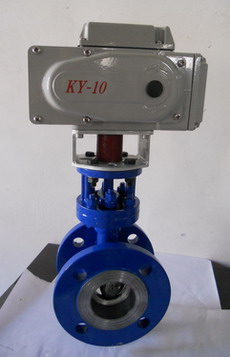

电动金属硬密封法兰蝶阀

产品介绍

电动金属硬密封蝶阀

◆简介：
1.本产品适用的介质范围宽。可用于水、蒸汽、汽油、空气、煤气等介质。
2.本产品适用场合广。如食品、饮料、医疗、石化、电厂、钢厂、工业环保水处理、高层建筑给排水管路作启闭调节介质流量之用。
3.本产品适用温度宽-20℃～+425℃。
6.本产品分为对夹式和法兰式两种连接形式。
7.F四氟密封适用≤160℃。

◆主要零部件材质：

名称	材料
阀体	铁球、铸钢、不锈钢
阀板	不锈钢、碳钢
阀杆	不锈钢
密封圈	不锈钢圈、聚四氟乙烯
填料	耐腐橡胶、聚四氟乙烯

◆性能范围：

公称通径		50-1000
公称压力		1.0	1.6	2.5
试验压力	壳体	1.5	2.4	3.75
	密封	1.1	1.76	2.75
适用温度		-20～+425℃
适用介质		液体或气体状腐蚀性介质

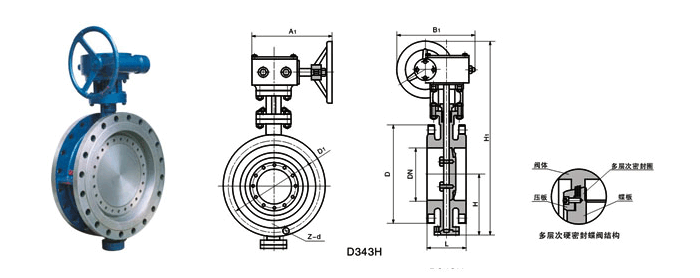

◆D343H-10/16/25型三偏心密封蝶阀外形和链接尺寸：

公称通径DN	L	H	H0	PN1.0MPa				PN1.6MPa				PN2.5MPa
公称通径DN	L	H	H0	D	D1	b	Z-Φd	D	D1	b	Z-Φd	D	D1	b	Z-Φd
50	108	220	160	165	125	20	4-Φ18	165	125	16	4-Φ18	160	125	20	4-Φ18
65	112	220	175	185	145	20	4-Φ18	185	145	18	4-Φ18	180	145	22	8-Φ18
80	114	320	186	195	160	22	4-Φ18	200	160	20	4-Φ18	195	160	22	8-Φ18
100	127	320	192	215	180	22	8-Φ18	220	180	20	8-Φ18	230	190	24	8-Φ23
125	140	345	200	245	210	24	8-Φ18	250	210	22	8-Φ18	270	220	28	8-Φ25
150	140	385	230	280	240	24	8-Φ23	285	240	24	8-Φ23	300	250	30	8-Φ25
200	152	471	297	335	295	26	8-Φ23	340	295	26	12-Φ23	360	310	34	12-Φ25
250	165	533	327	390	350	28	12-Φ23	405	355	30	12-Φ25	425	370	36	12-Φ30
300	178	606	364	440	400	28	12-Φ23	460	410	30	12-Φ26	485	430	40	16-Φ30
350	190	694	404	500	460	30	16-Φ23	520	470	34	16-Φ26	550	490	44	16-Φ34
400	216	757	444	565	515	32	16-Φ25	580	525	36	16-Φ30	610	550	48	16-Φ34
450	222	814	472	615	565	32	20-Φ25	640	585	40	20-Φ30	660	600	50	20-Φ34
500	229	902	522	670	620	34	20-Φ25	715	650	44	20-Φ34	730	660	52	21-Φ41
600	267	1048	608	780	725	36	20-Φ23	840	770	48	20-Φ41	840	770	56	20-Φ41
700	292	1273	795	895	840	40	24-Φ30	910	840	50	24-Φ41	955	875	60	24-Φ48
800	318	1382	835	1010	950	44	24-Φ34	1020	950	52	24-Φ41	1070	990	64	24-Φ48
900	330	1497	885	1110	1050	46	28-Φ34	1120	1050	54	28-Φ41	1180	1090	66	28-Φ54
1000	410	1617	945	1220	1160	50	28-Φ34	1255	1170	56	28-Φ48	1305	1210	68	28-Φ56
1200	470	2180	1160	1455	1380	56	32-Φ41	1485	1390	58	32-Φ54	1525	1420	72	32-Φ68
